Контроллер доступа SEVEN CR-7479

Контроллер доступа SEVEN CR-7479 — обзор и характеристики

Кратко: SEVEN CR-7479 — компактный контроллер доступа на одну точку прохода с памятью на 2000 идентификаторов и одним реле. К нему параллельно подключают два считывателя Wiegand 26 или 34 для ключей EM-Marin 125 кГц или MIFARE 13,56 МГц. Ключи добавляются мастер-ключом или в режиме автозаписи.

Ключевые характеристики

• Тип: автономный контроллер доступа, локальное управление
• Количество идентификаторов: до 2000
• Интерфейс: Wiegand 26/34 с автоопределением
• Считыватели: до 2, параллельное подключение
• Поддерживаемые ключи: EM-Marin 125 кГц и MIFARE 13,56 МГц (через соответствующий считыватель)
• Точки прохода: 1
• Реле: 1
• Настройка замка: выбор типа замка DIP-переключателем, время открывания 1–60 с
• Добавление ключей: мастер-ключом или в режиме автозаписи
• Журнал событий: не ведется
• Индикация: звуковая
• Питание: 12 В
• Рабочая температура: −30…+55 °C
• Габариты: 66 × 30 × 11,5 мм
• Комплектация: модуль контроллера, защитный диод, инструкция

Как контроллер открывает дверь

Пользователь подносит карточку или брелок к считывателю, и тот передает код ключа контроллеру по Wiegand. Если код есть в памяти, контроллер через реле подает или снимает напряжение с замка, и дверь открывается. Неизвестный ключ вызывает звуковой сигнал ошибки, а дверь остается закрытой.

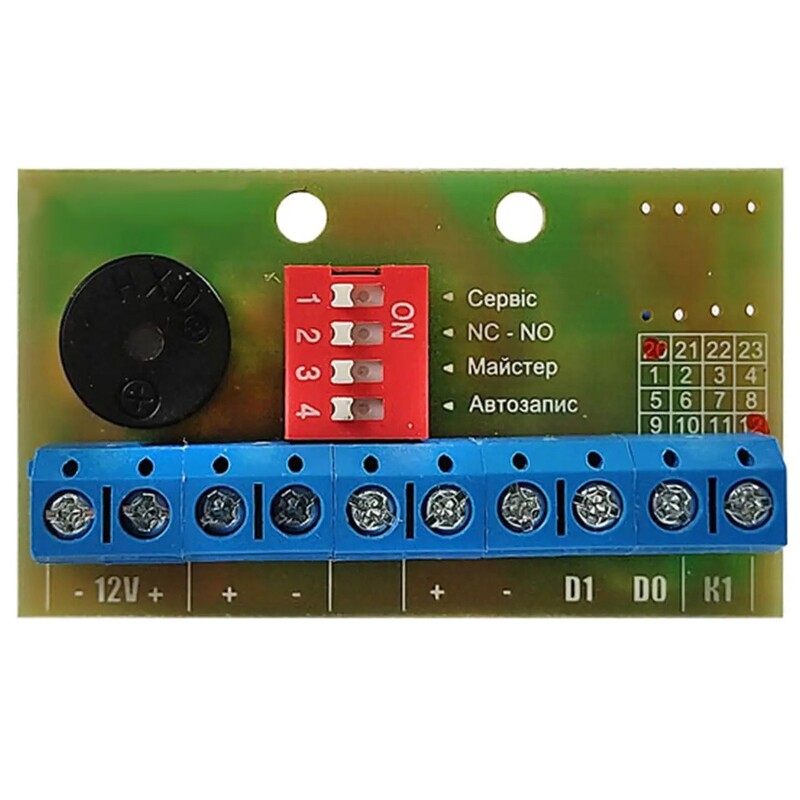

DIP-переключателем выбирают тип замка — то есть должен ли контроллер для открывания подавать напряжение или снимать его. Время, на которое дверь разблокируется, настраивают от 1 до 60 секунд.

Добавление ключей

Основной способ — мастер-ключ. Его кратковременно прикладывают к считывателю, и контроллер переходит в режим записи; далее по очереди подносят новые карточки или брелоки, а в конце снова прикладывают мастер-ключ.

Режим автозаписи обходится без мастер-ключа: первое прикладывание нового идентификатора записывает его в память, следующие уже открывают дверь. Это удобно, когда все ключи невозможно собрать одновременно.

Схема подключения

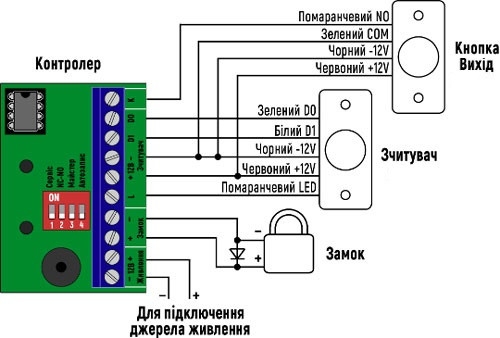

Считыватель подключается пятью проводами: две линии данных D0 и D1, питание +12 В и минус, а также линия управления светодиодом LED. Второй считыватель подключают параллельно к тем же клеммам; формат Wiegand 26 или 34 контроллер определяет сам.

На отдельные клеммы выводятся кнопка выхода и замок, а возле замка устанавливают защитный диод из комплекта. Контроллер питается от источника 12 В; на схеме от тех же клемм питания подключены считыватель и кнопка выхода.

Покупают вместе

Локальный доступ и резервное питание

Контроллер управляет доступом локально: для проверки ключа в его памяти не нужен интернет или облачный сервис. Необходимо питание контроллера, считывателей и замка. В фиде для контроллера указано 20 мА в режиме ожидания при 12 В: 12 × 0,020 = 0,24 Вт только для этого режима. Это не максимальная мощность и не потребление всей двери. Для резервного блока питания добавьте нагрузку замка и считывателей; время работы определяют ёмкость батареи и фактический ток всей системы.
