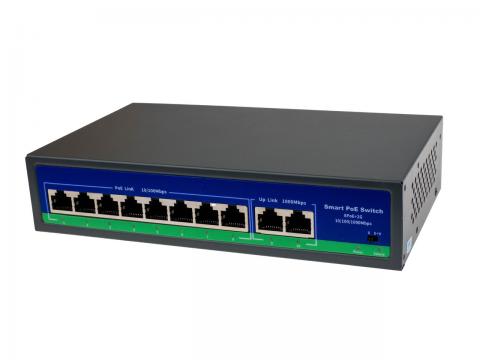

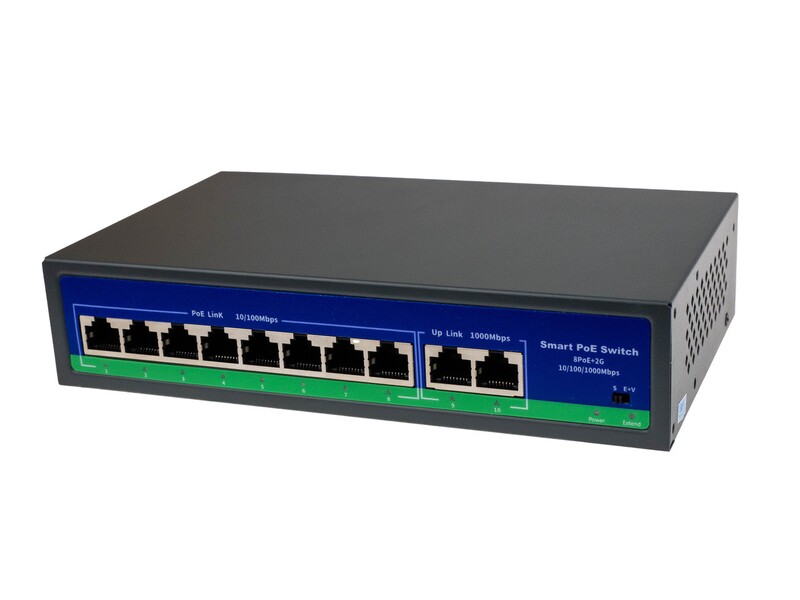

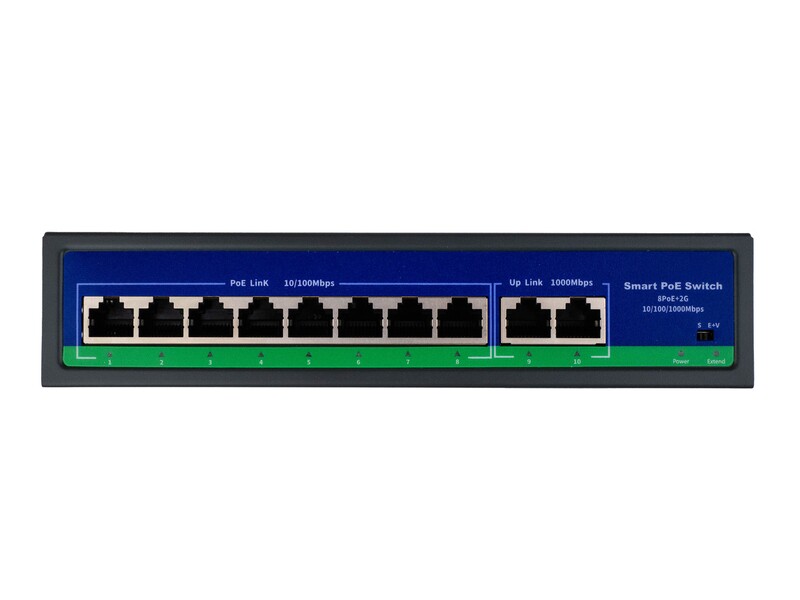

PoE-коммутатор на 8 портов SEVEN P-7328G

PoE-коммутатор на 8 портов SEVEN P-7328G

Кратко: SEVEN P-7328G — неуправляемый коммутатор с 8 PoE-портами 100 Мбит/с и двумя Uplink 1000 Мбит/с. Общий PoE-бюджет — 120 Вт, до 30 Вт на порт.

Ключевые характеристики

• PoE: 8 портов 100 Мбит/с
• Uplink: 2 порта 1000 Мбит/с
• IEEE 802.3af/at
• PoE-бюджет: 120 Вт; до 30 Вт на порт
• Extend: до 250 м со снижением скорости до 10 Мбит/с
• WatchDog на всех PoE-портах
• Встроенный блок питания 220 В

Сколько камер потянет бюджет 120 Вт

Восемь портов по 30 Вт в сумме дали бы 240 Вт, однако общий бюджет коммутатора — 120 Вт. Когда заняты все восемь портов, на каждый в среднем приходится 15 Вт. Поэтому перед подключением складывают потребление всех камер: если сумма не превышает 120 Вт, на одном коммутаторе можно сочетать камеры с разным потреблением. Стандарт IEEE 802.3af/at делает P-7328G совместимым с IP-камерами, точками доступа Wi-Fi и VoIP-телефонами, которые питаются по этим стандартам. Настраивать ничего не нужно: камеры включают в PoE-порты, регистратор или роутер — в порт Uplink, и система работает.

Uplink: связь с регистратором и сетью

PoE-порты работают на 100 Мбит/с, а оба Uplink — на 1000 Мбит/с. Видео со всех камер сходится в коммутаторе и идёт к регистратору через гигабитное соединение. Второй Uplink подключают к роутеру для доступа из интернета или к ещё одному коммутатору, когда камер станет больше.

Extend и WatchDog

Extend предусматривает линию до 250 м со скоростью порта 10 Мбит/с. До монтажа проверьте кабель, падение напряжения и битрейт камеры в нужном режиме. WatchDog может перезапускать питание порта при зависании устройства; он не заменяет исправный кабель или резервную запись.

Локальная система без интернета

Коммутация локальных данных и PoE-питание не требуют доступа в интернет. Для локального просмотра или записи нужны правильно настроенные камеры и регистратор в сети. Удалённый доступ извне зависит от маршрутизатора и внешнего канала.

Резерв при отключениях

PoE-бюджет 120 Вт — предел выдачи питания устройствам, а не постоянное потребление коммутатора от розетки. Для ИБП учитывают фактическую нагрузку камер, собственное потребление коммутатора, потери и другие резервируемые устройства. Измерьте нагрузку в ночном режиме; часы без параметров батареи не обещают. Коммутатор размещают в защищённом помещении с вентиляцией.
