ДБЖ для котла: як зробити, щоб опалення працювало без світла

Матеріал актуальний на 22 жовтня 2026 року. Ми оновлюватимемо його за потреби. Автор — команда Video-Standart: продаж, монтаж і налаштування систем безпеки й резервного живлення.

Коротко. ДБЖ для котла підбирають за електричним навантаженням усієї потрібної частини опалення, сумісністю живлення й бажаною автономністю. Потрібно забезпечити роботу не лише плати керування, а й насоса, вентилятора та зовнішнього обладнання, якщо вони є в системі. Напис «для котла» не замінює перевірку інструкцій конкретних пристроїв.

Ця стаття стосується резервування електричних вузлів газового котла й пов’язаного обладнання. Електрокотел, що нагріває воду електроенергією, потребує окремого розрахунку потужності й запасу енергії. Для твердопаливного котла окремо потрібен передбачений виробником захист від перегріву: сам ДБЖ не замінює його.

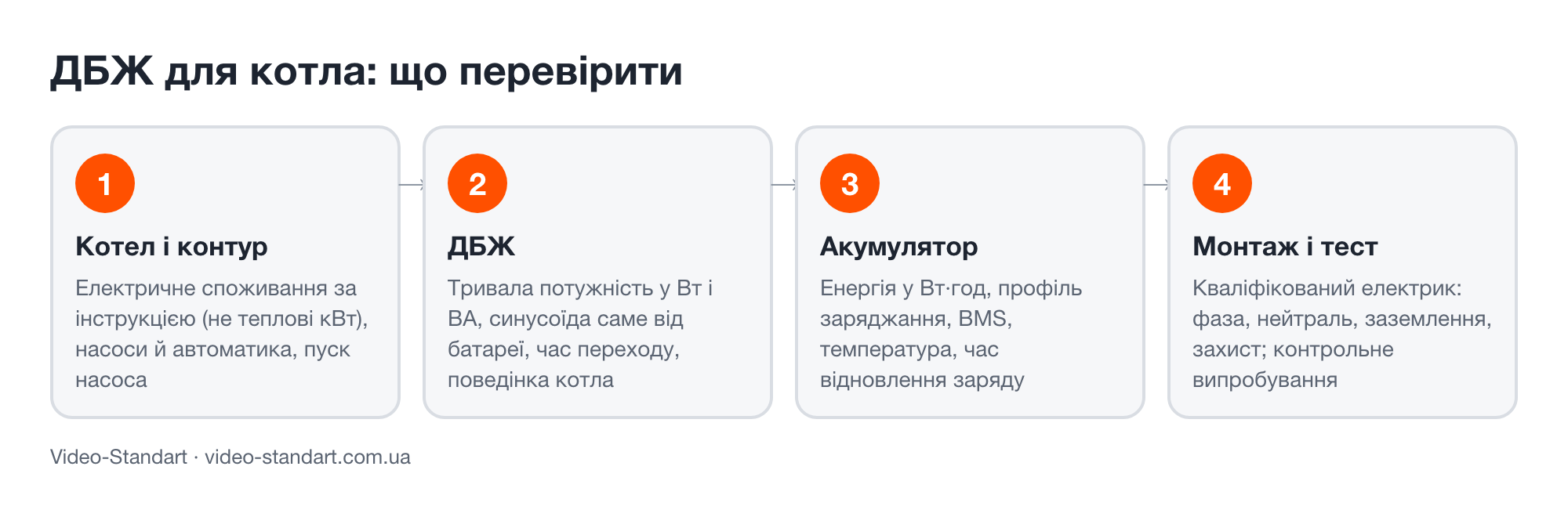

Які дані зібрати перед вибором

Знайдіть точний код котла та його інструкцію. Запишіть вимоги до напруги й частоти, максимальне електричне споживання та особливості підключення. Не беріть для цього теплову потужність у кіловатах із назви котла.

Окремо врахуйте зовнішні циркуляційні насоси, автоматику, приводи клапанів та інше обладнання, без якого не працюватиме саме ваш контур. Вбудований насос не додавайте двічі, якщо він уже врахований у паспортному загальному споживанні котла.

Для кожного режиму потрібні два різні показники: найбільше навантаження для підбору ДБЖ і середнє споживання для оцінки годин. Пуск насоса може вимагати більше потужності, ніж його подальша робота. Не підставляйте довільну кратність пуску: використовуйте документацію або вимірювання відповідним приладом.

Потужність у W і VA та перехід на батарею

Перевіряйте обидві паспортні межі ДБЖ — активну потужність у ватах і повну у вольт-амперах. Наприклад, напис «1000 VA» сам по собі не означає «1000 W». Відомий для одного пристрою коефіцієнт потужності не можна переносити на інший.

Тривалої вихідної потужності має вистачати для одночасної роботи потрібного обладнання, а перевантажувальної здатності — для його запуску. Також перевірте час перемикання й поведінку котла при зникненні та поверненні мережі. Не кожна комбінація зберігає роботу без перезапуску.

Порівнювати ДБЖ зручно в категорії «Джерела безперебійного живлення». Вибір починайте з вимог котла, а не з найбільшої цифри на корпусі резервного джерела.

Синусоїда, фаза й нейтраль: чому одного параметра мало

Перевірте в документації ДБЖ форму вихідної напруги саме під час роботи від батареї. Якщо виробник котла чи насоса вимагає синусоїдальне живлення, потрібне джерело, яке документовано його забезпечує. «Апроксимована синусоїда» не є підтвердженням виконання такої вимоги. Водночас напис «чиста синусоїда» ще не доводить повну сумісність котла з ДБЖ.

Деякі котли мають вимоги до підключення фази й нейтралі; перевіряти їх треба за точною моделлю. Потрібно також узгодити захисне заземлення, улаштування нейтралі резервного джерела та захисні апарати. Ці питання має перевірити кваліфікований електрик за інструкціями котла й ДБЖ у мережевому та резервному режимах.

Якщо після переходу на батарею котел видає помилку або не розпалюється, це не привід самостійно з’єднувати нейтраль із захисним провідником чи від’єднувати заземлення. Універсальної перемички N–PE для всіх систем немає. Зафіксуйте код помилки й передайте його сервісному фахівцю разом із точними моделями обладнання.

Скільки годин працюватиме котел

Запас енергії вимірюється у Вт·год, потужність — у Вт. Позначення батареї «100 А·год» без напруги недостатньо. Добуток номінальної напруги й А·год дає попередню номінальну енергію; для автономності потрібна доступна енергія до допустимого вимкнення з урахуванням режиму розряду й стану АКБ.

Розглянемо навчальний приклад, а не обіцянку для певного котла. Припустимо, доступно 600 Вт·год DC-енергії, ККД перетворення навантаження — 90%, а власне споживання ДБЖ — окремі 8 Вт. Це умовні параметри; їх слід замінити даними конкретної системи. Якщо ККД уже враховує власне споживання, додавати його повторно не треба.

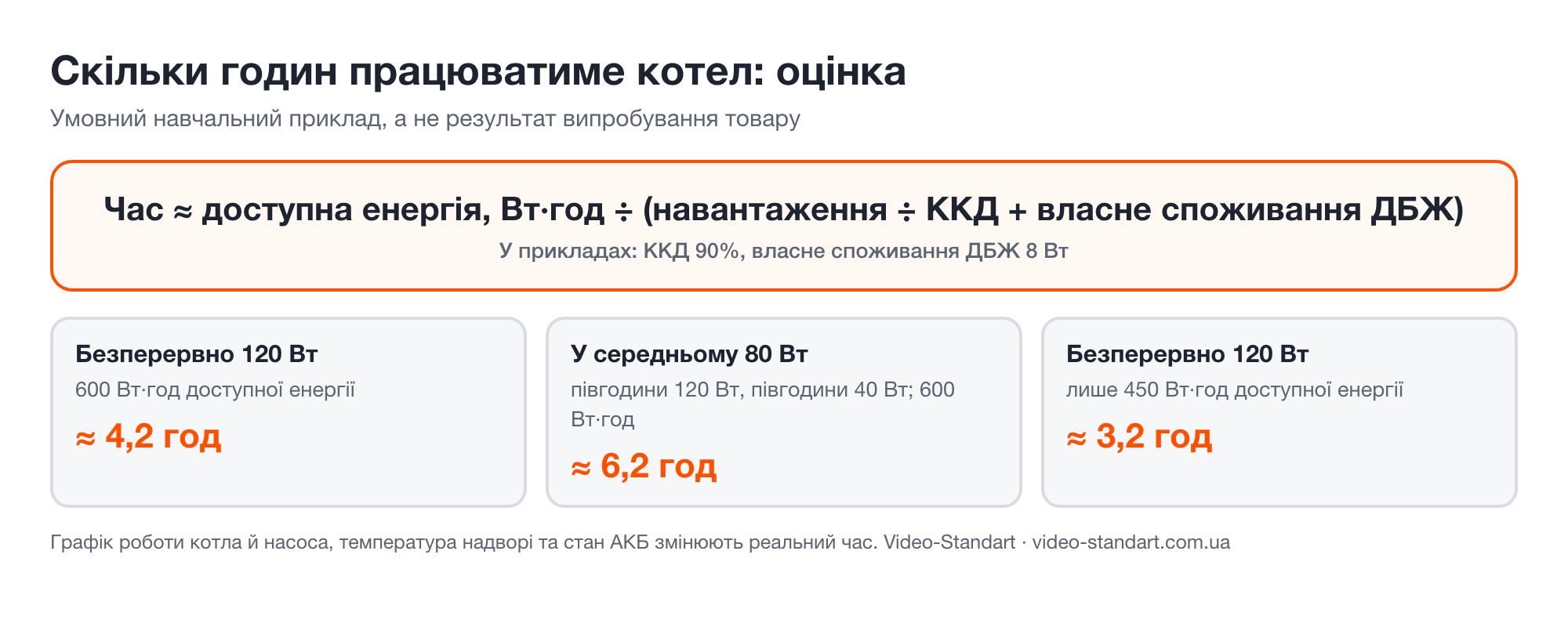

За безперервного сумарного навантаження 120 Вт оцінка становить:

600 / (120 / 0,90 + 8) ≈ 4,2 години.

Тепер припустимо, що система споживає 120 Вт протягом 30 хвилин кожної години, а решту 30 хвилин — 40 Вт. Середня потужність: 120 × 0,5 + 40 × 0,5 = 80 Вт. За тих самих умов оцінка — 600 / (80 / 0,90 + 8) ≈ 6,2 години.

Це не твердження, що котли завжди працюють половину часу. Насос може продовжувати роботу після зупинки пальника; графік залежить від налаштувань і системи опалення. За іншої температури надворі чи режиму гарячої води споживання зміниться. Пускову потужність перевіряють окремо: усереднення не гарантує запуску.

Якщо доступна енергія знизиться до 450 Вт·год, перший приклад дасть уже близько 3,2 години. Втрати в кабелях та інші витрати, не включені у прийняті параметри, додатково скорочують час. Краще виміряти споживання за повний характерний цикл і виконати контрольну перевірку після монтажу.

Власний сценарій можна попередньо оцінити в калькуляторі резервного живлення. Перевіряйте його припущення: жоден розрахунок не замінює перевірку сумісності й реальний тест резерву.

Як узгодити акумулятор і зарядний пристрій

Спочатку перевірте, чи має ДБЖ вбудовану батарею, чи допускає зовнішню та якої напруги. Під’єднувати довільну АКБ лише тому, що підходить роз’єм, не можна.

Для GEL і LiFePO4 потрібні передбачені виробниками зарядні параметри. Сумісність визначають напруга, струм, алгоритм заряджання та, для літієвої системи, робота BMS. Самого пункту «літій» у меню недостатньо без перевірки точних налаштувань. Не поєднуйте несумісні батареї й не збирайте довільний банк із різних хімій.

За великого струму свинцево-кислотна батарея може віддати менше ємності, ніж зазначено для повільного паспортного розряду. Для будь-якої АКБ врахуйте температуру, старіння й допустимий рівень розряду. Не приймайте одну глибину розряду чи кількість циклів за норму для всіх моделей.

Межі температури заряджання можуть бути вужчими за межі розряджання. Тому холодне місце встановлення перевіряють за обома умовами. Наявність BMS не є дозволом ігнорувати температурні вимоги виробника.

Уточніть час відновлення заряду. Якщо наступне відключення настане раніше повного заряджання, стартовий запас енергії буде меншим. Співвідношення А·год до зарядного струму — лише частина оцінки; потрібні також алгоритм заряджання та його обмеження.

Як прийняти змонтований резерв

Підключення до стаціонарної проводки доручіть кваліфікованому електрику. Кабелі, захист, вентиляцію та відстані встановлення обирають за документацією конкретного обладнання. Не подавайте зворотне живлення в домашню мережу через розетку; кабель «вилка–вилка» використовувати неприпустимо.

Під час контрольного випробування фахівець має перевірити перехід на батарею, запуск і роботу котла, насосів та автоматики, повернення мережі й відновлення заряду. Запишіть перевірене навантаження, початковий заряд і фактичний час. Не доводьте систему до небезпечного стану заради перевірки автономності; процедуру й межі тесту визначає фахівець.

Джерела

• Vaillant, ecoTEC — інструкція з монтажу й обслуговування (839592_06), розділи про електроживлення й підключення: електричне живлення окремо від теплових параметрів, захисне заземлення, перевірка полярності. Документ стосується перелічених у ньому моделей, а не всіх котлів.
• Eaton, «The difference between VA and Watts»: активна й повна потужність, коефіцієнт потужності.
• Eaton, Uninterruptible power supply FAQ, розділ «Transfer time»: час переходу на батарею як параметр джерела живлення.
• Victron Energy, Inverter Smart Manual: монтаж кваліфікованим електриком, схема нейтралі й заземлення залежить від конструкції та умов встановлення; тривала й пікова вихідна потужність, власне споживання.
• Victron Energy, Lithium Smart Battery Manual: профіль заряджання, напруга й струм, BMS, окремі температурні межі заряду й розряду.
• Victron Energy, Datasheet GEL and AGM Batteries: залежність ємності від струму розряду й температури, вплив глибини розряду й заряджання.
• Розрахункові приклади — навчальний розрахунок Video-Standart за формулою в статті; числа умовні, це не вимірювання товарів і не типовий режим котлів.
