Блок живлення 12В/15А SEVEN PS-795SE

Блок живлення SEVEN PS-795SE 12 В / 15 А — огляд і характеристики

Коротко: імпульсний блок живлення 12 В на 15 А (180 Вт) серії SE, створеної для систем відеоспостереження. Працює від мережі 100–240 В, має регулятор вихідної напруги, гвинтовий клемник і пасивне охолодження в перфорованому металевому корпусі, а імпульсний шум на виході не перевищує 70 мВ.

Ключові характеристики

• Тип: імпульсний, вбудований, відкритого виконання
• Вихідна напруга: 12 В, з регулюванням
• Вихідний струм: до 15 А
• Вихідна потужність: 180 Вт
• Вхідна напруга: 100–240 В
• Імпульсний шум: не більше 70 мВ (серія SE)
• Підключення: гвинтовий клемник
• Захист: від короткого замикання і перевантаження
• Індикація: світлодіодна
• Охолодження: пасивне
• Корпус: металевий перфорований, 200×98×43 мм
• Кріплення: на поверхню
• Гарантія: 12 міс.

Скільки обладнання можна під'єднати

Блок віддає до 15 А при 12 В, тобто 180 Вт. Щоб розподілити навантаження, складають струми всіх споживачів — камер, замків, домофона, контролера. Сума не має перевищувати 15 А. Якщо споживання пристрою вказане у ватах, його ділять на 12 В: наприклад, обладнання на 60 Вт бере 5 А.

Від одного PS-795SE через розгалужувачі живлять кілька камер, тож у шафі стоїть одне джерело замість окремого адаптера біля кожної камери. Так простіше обслуговувати систему і за потреби перевести її на резервне живлення.

Регулювання напруги і низький шум

Поруч із клемником розташований регулятор вихідної напруги з позначкою +V ADJ. Ним підстроюють напругу на виході, наприклад щоб компенсувати втрати на довгому кабелі до віддаленої камери.

Серію SE розроблено саме для відеоспостереження, де від джерела вимагають мінімальних пульсацій: імпульсний шум на виході PS-795SE не перевищує 70 мВ. Та сама рівна напруга 12 В підходить і для контролерів СКУД, домофонів та замків.

Підключення і розміщення

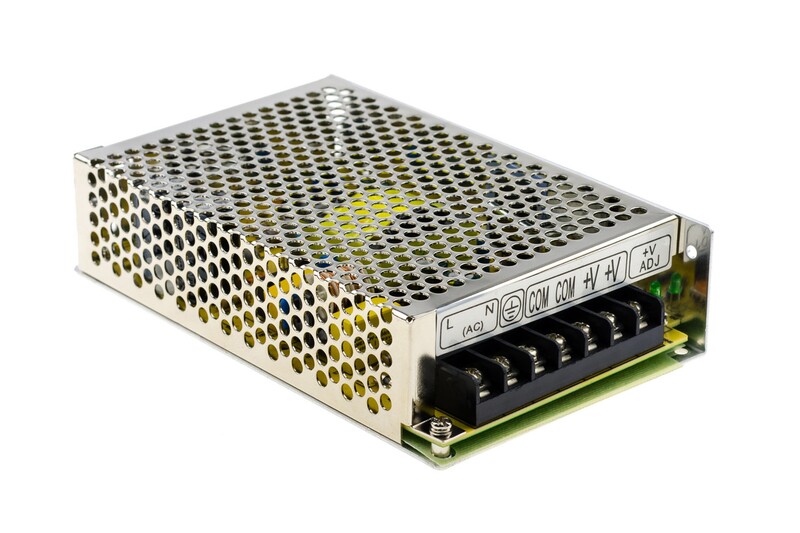

Мережу під'єднують до клем L і N, заземлення — до окремої клеми, а навантаження — до клем COM (мінус) і +V (плюс); вихідних пар дві, тож лінії живлення можна розвести на дві групи. Захист від короткого замикання і перевантаження вберігає блок, якщо в одній із ліній сталося замикання або споживання вийшло за межі.

Корпус незакритий і перфорований, охолодження пасивне, без вентилятора, тому блок працює безшумно, але потребує вільного доступу повітря. Клеми мережі 220 В відкриті, тож PS-795SE розміщують усередині шафи для обладнання або захисного боксу, де до них немає випадкового доступу.
