PoE-комутатор на 16 портів SEVEN P-73216G-SFP

PoE-комутатор на 16 портів SEVEN P-73216G-SFP

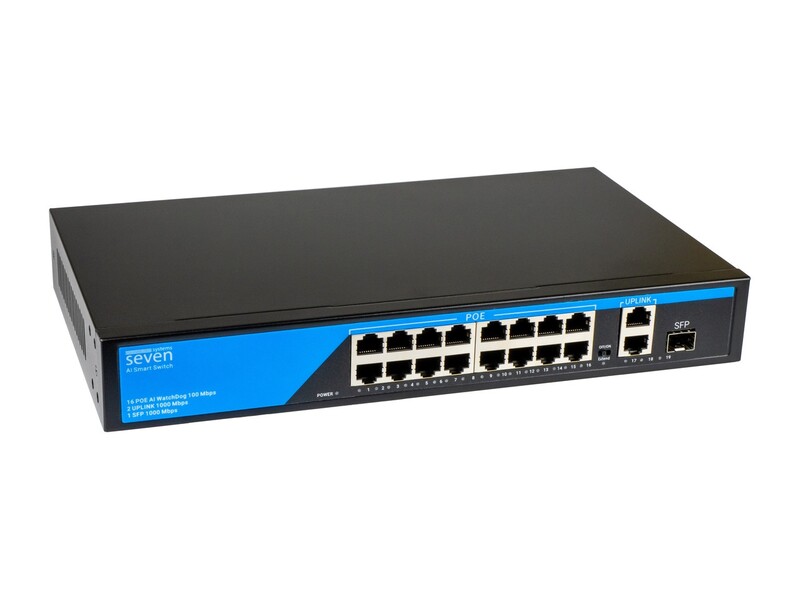

Коротко: SEVEN P-73216G-SFP — некерований комутатор із 16 PoE-портами 100 Мбіт/с та двома Uplink 1000 Мбіт/с. Загальний PoE-бюджет — 250 Вт, до 30 Вт на порт.

Ключові характеристики

• PoE: 16 портів 100 Мбіт/с
• Uplink: 2 порти 1000 Мбіт/с
• IEEE 802.3af/at
• PoE-бюджет: 250 Вт; до 30 Вт на порт
• Extend: до 250 м зі зниженням швидкості до 10 Мбіт/с
• WatchDog на всіх PoE-портах
• Вбудований блок живлення 220 В

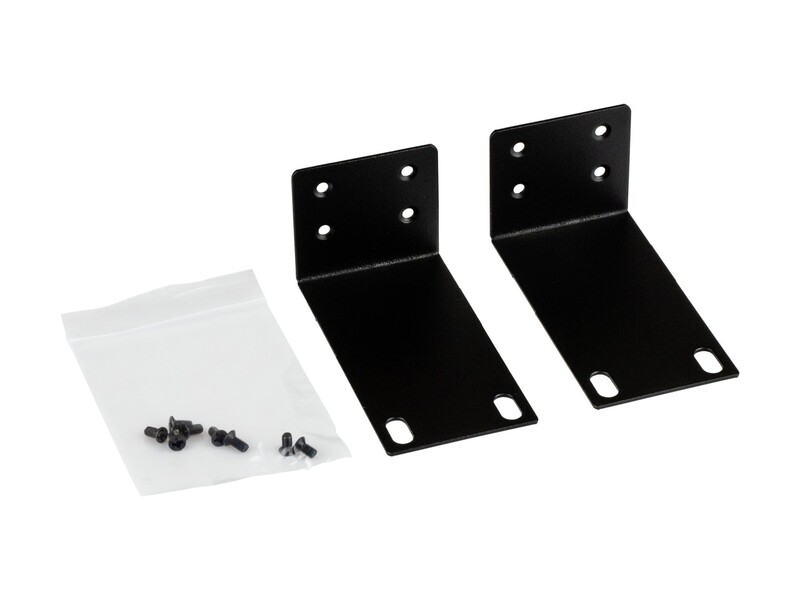

• 1 слот SFP; монтаж у стійку 19", кутники в комплекті

Скільки камер можна живити

Кожен із 16 PoE-портів видає до 30 Вт, але разом комутатор віддає не більше 250 Вт. Якщо зайняти всі 16 портів, на один у середньому припадає близько 15,6 Вт. Тому перед підключенням складають споживання всіх камер і перевіряють, щоб сума не перевищила 250 Вт, — тоді на одному комутаторі спокійно працюють камери з різним споживанням. Завдяки підтримці IEEE 802.3af/at комутатор живить IP-камери, точки доступу й телефони, розраховані на ці стандарти. Він некерований, тож меню чи програм для налаштування немає: камери під'єднують кабелями до PoE-портів, і живлення з даними подаються одразу.

Uplink і оптичне підключення через SFP

PoE-порти працюють на 100 Мбіт/с, а два порти Uplink — на 1000 Мбіт/с. Через Uplink комутатор з'єднується з відеореєстратором, роутером або сервером, і потоки з усіх камер ідуть в архів чи локальну мережу гігабітним каналом. Другий Uplink залишається для роутера або ще одного комутатора. У слот SFP вставляють оптичний модуль, який перетворює електричний сигнал на світловий, і під'єднують волоконно-оптичний кабель. Так до системи додають сусідню будівлю чи віддалений пост охорони: оптика тримає великі відстані й не реагує на електромагнітні перешкоди. Модуль SFP можна вийняти або вставити, не вимикаючи комутатор.

Extend і WatchDog

Extend передбачає лінію до 250 м зі швидкістю порту 10 Мбіт/с. До монтажу перевірте кабель, падіння напруги й бітрейт камери в потрібному режимі. WatchDog може перезапускати живлення порту при зависанні пристрою; він не замінює справний кабель чи резервний запис.

Локальна система без інтернету

Комутація локальних даних і PoE-живлення не потребують доступу до інтернету. Для локального перегляду чи запису потрібні правильно налаштовані камери та реєстратор у мережі. Віддалений доступ іззовні залежить від маршрутизатора й зовнішнього каналу.

Резерв під час відключень

PoE-бюджет 250 Вт — це ліміт видачі живлення пристроям, а не постійне споживання комутатора від розетки. Для ДБЖ враховують фактичне навантаження камер, власне споживання комутатора, втрати й інші резервовані пристрої. Виміряйте навантаження в нічному режимі; години без параметрів батареї не обіцяють. Комутатор розміщують у захищеному приміщенні з вентиляцією.
