IP-видеорегистратор SEVEN IR-7216-AI

IP-видеорегистратор SEVEN IR-7216-AI — обзор и характеристики

Кратко: сетевой регистратор на 16 IP-камер, который записывает видео до 8 Мп (3840×2160) со сжатием H.265+/H.264+ на один жёсткий диск до 8 ТБ. Вместе с камерами SEVEN Systems он ведёт запись по событиям смарт-аналитики, а архив доступен с монитора, браузера, ПК и смартфона.

Ключевые характеристики

• Количество каналов: 16 IP-камер
• Разрешение записи: до 8 Мп (3840×2160, 4K)
• Скорость записи: до 30 кадр/с
• Входящий поток: до 100 Мбит/с на все камеры вместе
• Сжатие видео: H.265, H.265+, H.264, H.264+
• Жёсткий диск: 1 SATA HDD до 8 ТБ (приобретается отдельно)
• Совместимость: ONVIF Profile S/G/T, смарт-аналитика с камерами SEVEN Systems
• Видеовыходы: HDMI с поддержкой 4K и VGA
• Аудио: 16 каналов от IP-камер, 1 вход и 1 выход RCA
• Тревожные входы/выходы: 4/1
• Интерфейсы: сетевой порт RJ45 (LAN), 2 USB, RS-485
• Режимы записи: ручной, постоянный, по расписанию, по движению, по событиям аналитики
• Управление: мышь и клавиатура, веб-браузер, программа iVMS320, приложение V247
• Операционная система: Linux
• Питание: 12 В, до 10 Вт без диска
• Корпус: металлический, горизонтальный, 260×215×43 мм
• Комплектация: блок питания, мышь, винты для HDD, наклейка «ведётся видеонаблюдение»
• Гарантия: 12 мес.

Сколько камер и какого разрешения

К регистратору подключаются 16 IP-камер, каждая с разрешением до 8 Мп. Систему можно собирать из камер разного разрешения: 4K на вход и кассу, более простые на коридоры и склад. Главное ограничение — суммарный поток всех камер не должен превышать 100 Мбит/с. При 16 камерах это в среднем около 6 Мбит/с на канал, поэтому битрейт камер настраивают с учётом этого лимита.

Камера с DualStream передаёт два потока: основной записывается в архив, а облегчённый используется для просмотра, в том числе удалённого.

Архив и жёсткий диск

Внутрь корпуса устанавливается один SATA-диск ёмкостью до 8 ТБ. Диск приобретается отдельно, так что ёмкость подбирают под количество камер и их суммарный битрейт. Кодеки H.265+ и H.264+ уменьшают размер файлов, поэтому на том же диске помещается более длинный архив.

Режимы записи можно комбинировать под график работы объекта. На складе, где ночью никого нет, ночной архив сводится к событиям движения, а в рабочие часы камеры пишут без пауз. При просмотре архива фрагменты с движением и событиями аналитики отфильтровываются отдельно, поэтому можно быстро найти нужный момент даже в длинном архиве. Нужное видео копируют на флешку через USB, в браузере, в iVMS320 или V247.

Смарт-аналитика с камерами SEVEN

С камерами SEVEN Systems регистратор получает события аналитики: распознавание людей и транспорта, вторжение в зону, вход и выход из области, пересечение линии, длительное пребывание на одном месте и скопление людей. Для паркинга или огороженной территории это означает, что в архив попадает именно проход через ворота или движение у забора, а не часы пустого кадра.

Камеры других производителей подключаются по ONVIF Profile S/G/T; события смарт-аналитики регистратор получает только от камер SEVEN Systems.

Просмотр на месте и удалённо

К выходу HDMI с поддержкой 4K подключают монитор или телевизор с HDMI-входом, а к VGA — монитор с VGA-входом. Регистратором управляют мышью и клавиатурой через USB. Через сетевой порт RJ45 регистратор выходит в интернет, и камеры можно смотреть из браузера, с ПК в программе iVMS320 или со смартфона в приложении V247, которое также присылает уведомления о событиях.

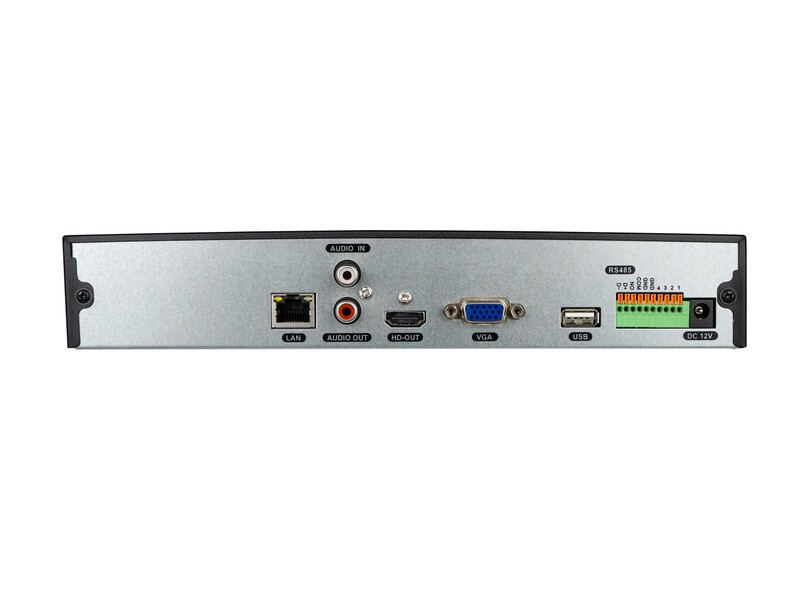

Подключение и интерфейсы

Помимо звука от 16 камер, есть аналоговые аудиовход и аудиовыход RCA для внешних аудиоустройств. К клеммнику с 4 тревожными входами подключают датчики, а тревожный выход управляет внешним устройством, например сиреной с отдельным питанием. Через RS-485 подключают дополнительное оборудование системы безопасности.

Потребление до 10 Вт без диска позволяет питать регистратор от ИБП 12 В; чтобы запись не прерывалась во время отключений, на резерв переводят также камеры и PoE-коммутатор.

Блок питания в комплекте, так что регистратор готов к работе сразу после установки диска. Металлический корпус высотой 43 мм поместится на полке шкафа рядом с коммутатором.

Покупают вместе

Работа без интернета и при отключениях

Локальная запись на установленный HDD и просмотр через подключённый монитор работают в локальной системе. Для этого должны оставаться включёнными регистратор, камеры и сетевое оборудование между ними. Интернет нужен для удалённого просмотра за пределами объекта и облачных функций; он не заменяет питание оборудования.

При выборе резервного питания учитывайте потребление этой модели: до 10 Вт без HDD. К общей нагрузке добавьте жёсткий диск, все камеры, коммутатор и роутер. Время автономной работы зависит от полезной энергии батареи, нагрузки и потерь преобразования; сама мощность устройства не определяет количество часов.
